ダイアタッチ剤（導電・熱硬化タイプ）

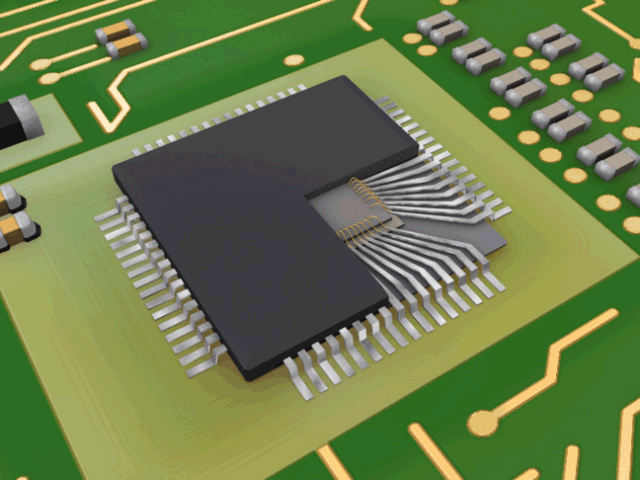

ダイアタッチ剤使用例
特徴
ベアチップのダイボンド用、電極とリード線の接着、高熱伝導用など、多目的に対応した熱硬化型の導電材料です。
特性データ
| 品番 | 特徴 | 用途 | 粘度 [Pa･s] |
塗布方法 | 硬化条件 | 比抵抗値 [Ω･cm] |
接着強度 [N/mm2] |
熱伝導率 [W/mK] |
|---|---|---|---|---|---|---|---|---|
| H 9607 | 高温時の接着強度良好 | Auめっき、Agめっきリードフレーム接合用 | 25 (E type2.5rpm) | ディスペンス 転写 |
150℃, 120分 | 1.5×10-4 | 16 | 10 |
| H 9683 | 高熱伝導タイプ 高接着強度 ボイドフリー |
QFP、QFN | 25 (E type2.5rpm) | ディスペンス | 150℃, 60分 | 0.5×10-4 | 18 | 11 |
| H 9800 | ブリードフリー 高温時の接着強度良好 |
QFP、QFN | 16 (E type5rpm) | ディスペンス | 150℃, 30分 | 7.0×10-3 | 45 | 2 |
| H 9940 | 高熱伝導タイプ 高信頼性 |
QFP、QFN | 30 (HBT 10rpm) | ディスペンス | 25 -> 200C for 30min 200℃, 15分 |
4.5×10-5 | 13 | 12 |
