低温封止用ガラスプリフォーム
プリフォームとは
プリフォームとは、特殊なガラス微粉末（特許取得済み）を色々なサイズや形状の型でプレスして、軽いシンタリングにより成型されたものです。このシンタリング工程によりプリフォームは十分な強度が与えられ、全ての有機物残渣が取り除かれたガラス無機物となります。 それゆえ、封止作業中、および封止後のアウトガスの発生はありません。

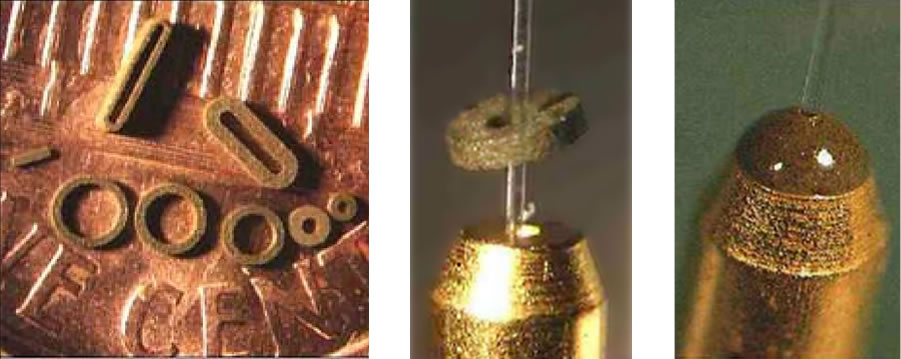

光学、電子部品のハーメチックシールやアッセンブリ用にデザインされ、多種多様のメタル、ガラス、セラミックス、および半導体に対して非常に良い密着力が得られます。特に、光ファイバとフェルールの気密封止に最適で、ファイバのメタライズが必要なくなり、AuSnのハンダ代替が可能です。
また、Telcordia GR-468規格に準拠し高信頼性が得られます。
アプリケーション
- フェルールやチューブの光ファイバ
- カプラー／スプリッター用ファイバ
- V溝アッセンブリ用ファイバ
- リボンファイバ
- レンズホルダーやパッケージのレンズ
- リッドの封止
物性値
| 特性 | DM2700PF | DM2760PF | DM2995PF |
|---|---|---|---|
| シーリング温度 ℃ | 350 | 400 | 500 |
| ガラス転移点 (Tg) ℃ | 215 | 260 | 362 |
| 平均線熱膨張係数(25 to 150℃)ppm/℃ | 7.5 | 7.5 | 6.4 |
| ガラス密度 g/cc | 7.6 | 7.0 | 5.4 |
| ヘリウムリーク率 ATM-cc/sec | <10-8 | <10-8 | <10-9 |
サイズと形状

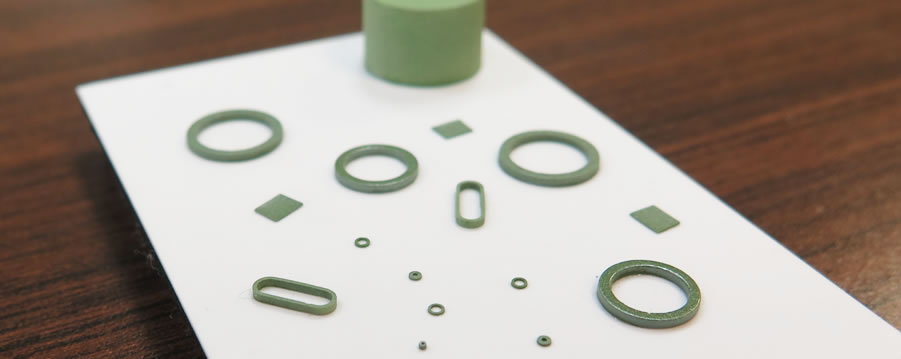

多種多様なサイズと形状 (円、長方形や楕円形を含む)の入手が可能です。
